Welche Graco Düse für welche Anwendung?

Welche Graco Düse für welche Anwendung?

Hier erklären wir, welche Graco Düse für welche Anwendung geeignet ist und wie die Ziffern auf der Düse zu verstehen sind. Als Beispiel dient die Düse LP 517.

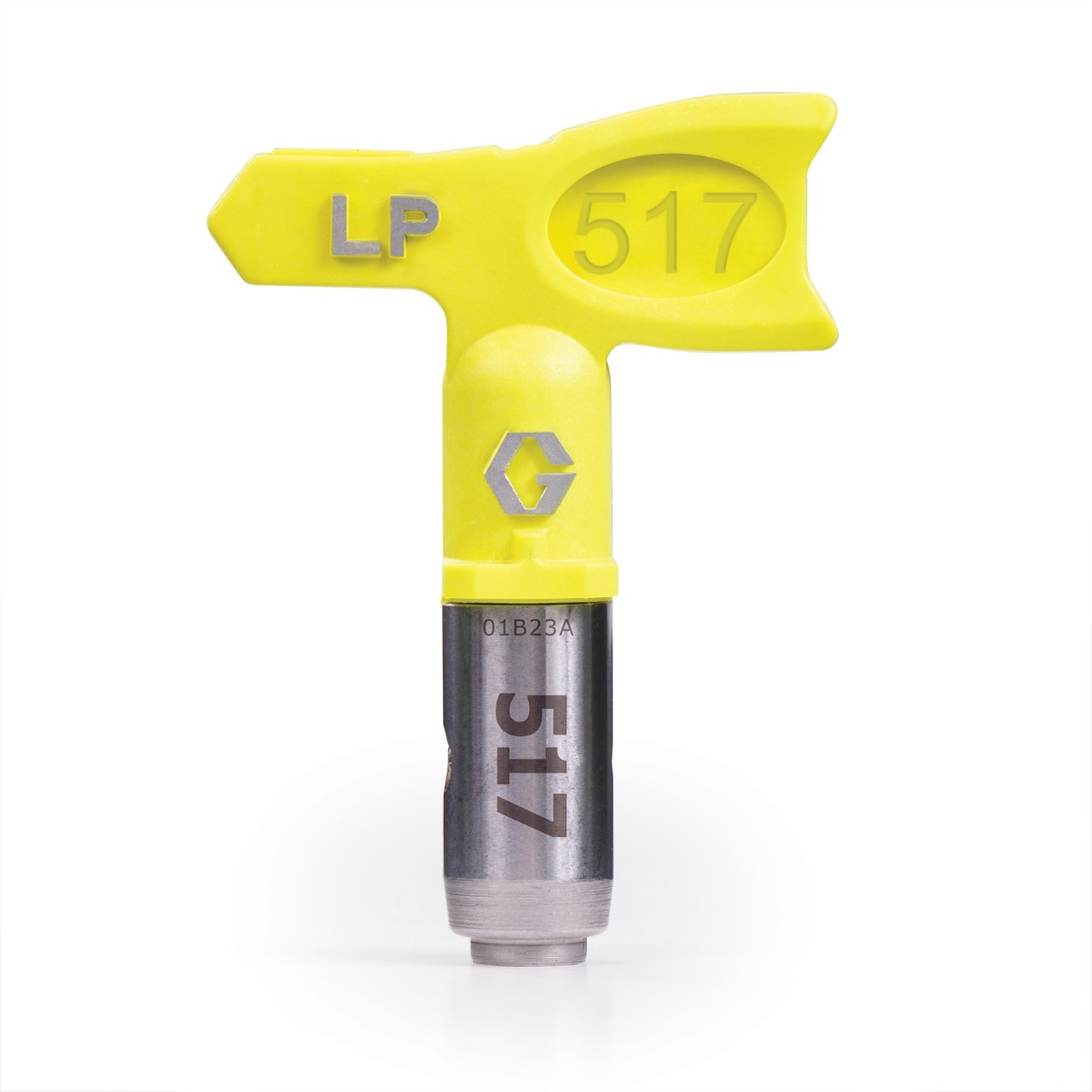

Bild der Düse

Punkt 1: Die Farbe der Düse

Die Farbe einer Graco Düse gibt Aufschluss darüber, wofür sie verwendet werden kann:

Farbe Anwendung
Grün Für Fine Finish-Anwendungen mit dünnflüssigem Material bei niedrigem Druck.
Gelb Für Farbauftragsarbeiten im Innen- und Außenbereich.
Blau Für den Farbauftrag an Wänden und das Spritzen im Allgemeinen.
Braun Für dünne Putzschichten und zähflüssiges Material.
Grau Für Schutzbeschichtungen bis 500 bar.
Ocker Für Markierungs- und Linienmarkierungsanwendungen.

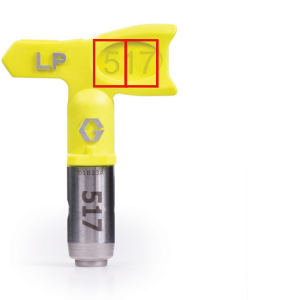

Punkt 2: Die Ziffern auf der Düse

Die Ziffern auf einer Graco Düse geben Aufschluss über die Spritzbreite und die Größe der Spritzöffnung:

Erste Ziffer

Die erste Ziffer des Codes (517), multipliziert mit 5, gibt die Spritzbreite der Düse in cm an, wenn im Abstand von 30 cm gespritzt wird. Im Beispiel der LP 517 ergibt sich eine Spritzbreite von 25 cm (5 x 5 = 25).

Letzte beiden Ziffern

Die letzten beiden Ziffern (517) zeigen im Tausendstel Zoll an, wie groß die Spritzöffnung ist. Je größer die Zahl, desto größer der Durchfluss. Bei der LP 517 entspricht die „17“ einer Öffnung von 0,017 Zoll, das entspricht 0,43 mm (1 Zoll = 2,54 cm).
